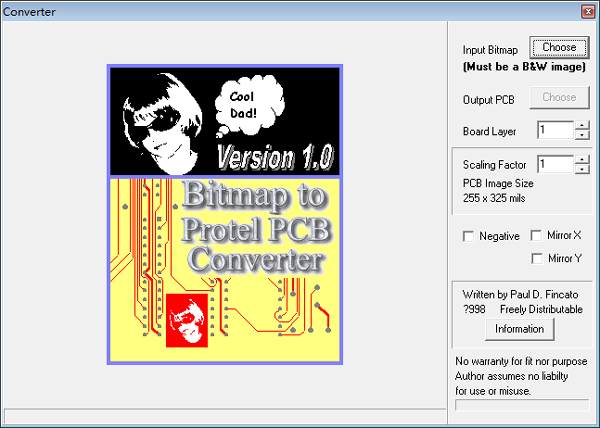

BMP图像文件转成PCB电路板文件，一种抄板PCB的转换工具，先用图片处理软件把扫描的PCB图转为BMP，用这个软件转了之后，用PROTEL99SE打开就可以抄板了。bmp位图转PCB文件工具（bmptopcb）这个软件可以将一幅BMP图形转换为PCB格式。
使用方法：
1.首先制作一幅 BMP图形，把你需要的汉字或记号包含在内。然后运行本软件，按下“文件”，调入图形。在“参数”中设置“层”与“线宽”，最后，按下“转换”就可以了。
2.BMP图形最好是单色的。其实，程序只识别黑色，对其它颜色均不做处理。如果还要一些特殊效果，请用其它软件完成。
3.制作出来的PCB板大小是BMP图形的大小乘以线宽，单位是mil（100mil=2.54mm）
4.BMP图形的大小不要太大，以免产生的PCB文件过大。一般来说，在200x200以内比较合适。
